混凝土墙扫描: 钻孔前扫描大型混凝土墙体的高效方法

混凝土墙钻孔之前,找到正确的位置是至关重要的。混凝土墙体扫描仪: 钻孔前扫描大型混凝土墙体的高效方法

巡鹰智检(Screening Eagle Technologies ),由瑞士无损检测仪器品牌Proceq和新加坡机器人技术公司Dreamlab合并而成,为建筑和基础设施建设行业的智能检测提供技术平台。

更多混凝土墙体扫描检测仪器资讯,请联系巡鹰智检官网:https://www.screeningeagle.com/zh/



云图片

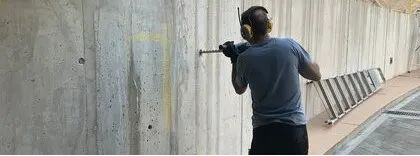

现在,让我们来看看下面这个团队是如何有效地找到正确的钻孔点,使水流出混凝土墙、令其干燥,从而延长建筑物的寿命的。

云图片

概述

· 此项目需要钻孔进入混凝土墙中,以便将里面隐藏的水排出。

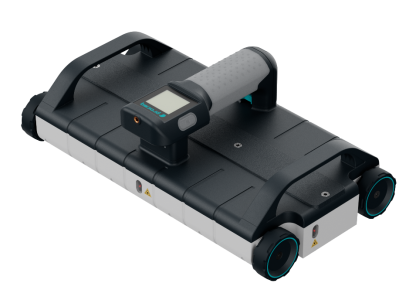

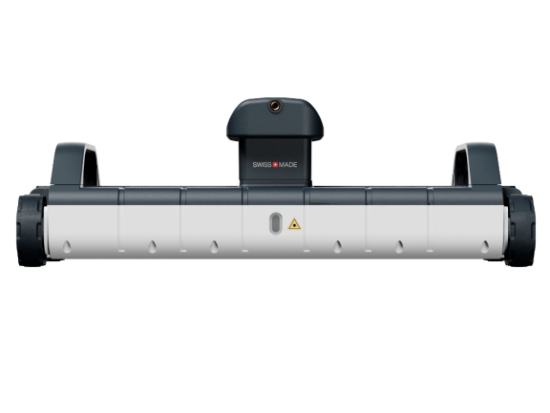

· Proceq GP8100用于定位混凝土墙钻孔的正确位置 。

· 步进频率连续波 (SFCW) 技术使团队能够用单个设备、一次扫查就清晰地绘制混凝土地下。

·

背景说明

钻探专业人员经常面临着在混凝土中何处钻孔的难题,大多数情况下并没有内部的关键结构要素的指示。这种盲目的猜测对建筑和在建筑环境中工作的人员来说是非常危险的,因为错误的钻孔会破坏结构的稳定性。

GPR 设备是在混凝土内部定位钢筋、后张力电缆和管道的绝佳工具。然而,传统的GPR系统不适合大面积扫查,因为它需要太长的时间才能实现精确扫描,并且由于在现场施工时间太长而导致成本的增加。

云图片

使用GP8100采集区域扫描

挑战

· 项目组需要在混凝土上检测出安全钻孔位置,以使水从结构中流出。

· 有两面不同的混凝土墙,一面是停车区,一面是主楼。水就聚集在这间缝里。

· 预防性维护可以帮助延长建筑物的寿命,使混凝土内部干燥是实现这一目标的重要步骤。

· 更大的挑战是,扫查区域非常大,但现场施工的时间有限。

云图片

成果

GP8100采用步进频率连续波(SFCW)技术,提供较大的带宽(0.4-6GHz),对于要求出色的分辨率和深度穿透力的应用非常有用。在这种情况下,有用的信息来自于带宽的高频,因为钻孔头相对较小又窄。

项目组从墙上收集了几个区域扫描,使用预先定义的1米X1米的网格。正如以下所见,可以检测到钻孔的干净区,并将数据投射到感兴趣的区域。通过选择GP8100,相比使用传统的结构雷达(GPR),该团队在十分之一的时间内完成了这项工作。

云图片

云图片

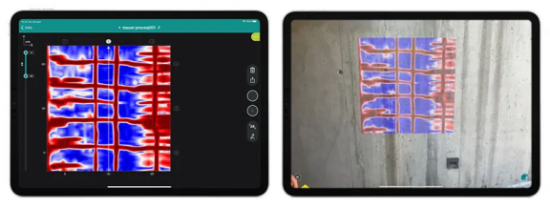

iPad上显示的区域扫描数据(左)

混凝土表面上的区域扫描数据(右)

GP8100以无线方式连接到iPad,更安全、更便捷—不会被电缆绊倒或卡住。此外,iPad应用程序非常直观,因此没有经验的操作员也可以轻松采集数据。所有数据都安全地存储在云端,且无论团队中的成员在哪里,都可以实时访问,十分灵活。

任何拥有Screening Eagle账户的用户现在都可以访问Workspace。只需用Screening Eagle ID登录,用户即可在任何时间、任何地点进行协作、管理和共享检测记录。

有组织的、结构化的、易于访问的测量数据是更好、更快协作、洞察预测的关键。Workspace提供了一个端到端的解决方案–从测量记录收集和分析,到报告和知情决策,以保护建筑世界。

Workspace对于没有经验的用户也非常有用,这些用户希望与坐在办公室的有经验的同事分享他们的数据。他们可以在几分钟内得到办公室同事的观点,并继续进行操作,不用离开现场。

在检查了混凝土表面的结构状况后,通过运用GP8100,该团队能够确定三个适合钻孔的点。钻孔的数据与收集的GPR数据完全一致。

云图片

关于巡鹰智检

巡鹰智检(Screening Eagle Technologies ),由瑞士无损检测仪器品牌Proceq和新加坡机器人技术公司Dreamlab合并而成,为建筑和基础设施建设行业的智能检测提供技术平台。

“科技护卫已筑”(Protect the built world)-巡鹰智检的使命是运用直观的软件、便捷式传感器和可靠的数据来保护固定资产及基础设施的建筑领域,为施工和资产维护决策实施缺陷探测、数据采集和状况评估,并实现有效的预防性的诊断及维护建议,从而延长固定资产和基础设施寿命,增加业主的长期价值。
