混凝土钢筋检测仪:巡鹰智检 PM6 混凝土钢筋保护层测量仪

巡鹰智检(Screening Eagle Technologies ),由瑞士无损检测仪器品牌Proceq和新加坡机器人技术公司Dreamlab合并而成,为建筑和基础设施建设行业的智能检测提供技术平台。

更多混凝土墙体扫描检测仪器资讯,请联系巡鹰智检官网:https://www.screeningeagle.com/zh/



钢筋保护层定义:

在混凝土构件中,起到保护钢筋避免钢筋直接裸露的那一部分混凝土即为钢筋保护层。其厚度为最外层受力钢筋到混凝土表面的最小距离。

当钢筋保护层过薄,钢筋容易裸露在大气或其他介质中,容易受到腐蚀,影响结构受力;当钢筋保护层过厚,不仅会造成经济上的浪费,还会使结构受力后产生宽度过大的裂缝,破坏表面装修层并影响使用性能。

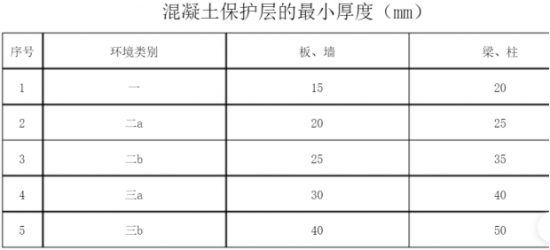

不同环境下,钢筋保护层厚度的要求不同,其最小厚度往往取决于构件的耐久性和受力钢筋粘接锚固性能的要求。下图为常见混凝土钢筋保护层的最小厚度要求规范。

云图片

为了保证建筑结构的耐久性和安全性,监督钢筋混凝土钢筋保护层的施工过程,提高工程建筑的使用寿命,测量保护层的准确性至关重要。《混凝土中钢筋检测技术规程》—JGJ/T 152-2019,仪器性能要求,4.3.1:用于混凝土保护层厚度检测的仪器,当混凝土保护层厚度为10mm-5 0mm时,保护层厚度检测的允许误差应为±1mm;当混凝土保护层厚度大于50 mm时,保护层厚度检测允许偏差应为±2 mm。

行业痛点

实际的钢筋网工况复杂,在测量外层箍筋时通常容易受到下方主筋干扰,导致保护层偏高或偏低,这给现场使用人员带来了诸多困难。

解决方案

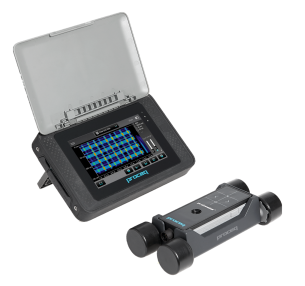

巡鹰智检推出的PM6系列钢筋扫描仪是用于安全钻探、取芯和切割、混凝土保护层的均匀性检查、耐火性能评估以及未知结构上的专业钢筋评估设备。

云图片

PM6钢筋扫描仪工作原理:

云图片

采用涡流脉冲感应技术检测钢筋。探头中多线圈布局由电流脉冲定时充电,因而产生一个磁场。导电材料进入该磁场后,其表面产生涡流,它们会诱发一个反向磁场。仪器将利用随之出现的电压变化进行测量。高级信号处理允许定位钢筋、确定保护层并预估钢筋直径。此方法不受所有非导电材料影响,比如,混凝土、木头、塑料和砖块等。然而,磁场内的导电材料可能会影响测量结果。

云图片

云图片

云图片

云图片

云图片

云图片

PM6工作界面

PM6钢筋扫描仪优势:

1) 人工智能 (AI) 保护层

PM6系列型号为测量保护层精度设定了新基准。新的人工智能保护层预估功能基于自学习算法,能够预估两层钢筋配置的保护层。其中PM6系列的 AI 功能可为常规正交双层钢筋配置实现准确的保护层读数,第一层保护层测量的精度误差在±2mm内。

2) Scan-X/Scan-Y 邻近钢筋修正间距

通过设定主筋/箍筋与相邻钢筋之间的间距减少邻近钢筋的测量影响。

应用案例:

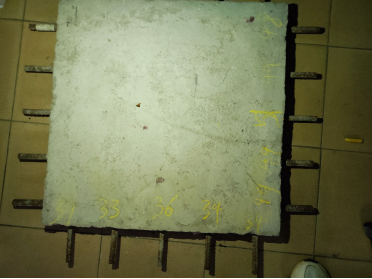

通过PM6系列钢保仪对一块同时存在箍筋和主筋的混凝土试块进行测量,判读钢筋的定位、间距与保护层厚度。

云图片

主筋距离外表面保护层厚度分别是:31mm,33mm,36mm,34mm,34mm(直尺测量后数据),钢筋之间的间距约11-12cm。

未开启邻近钢筋修正间距和人工智能 (AI) 所测的数据

螺纹钢12345

钢筋直径φ12

直尺实测保护层3133363434

单线模式3230.733.131.731.9

平均单线模式31.931.133.531.832.2

由此可以看出,未开启临近钢筋间距修正和人工智能AI功能,单线模式下,仪器所测数据与实际保护层误差偏大,最小误差0.9mm,最大误差2.9mm。

开启邻近钢筋修正间距和人工智能 (AI) 所测的数据

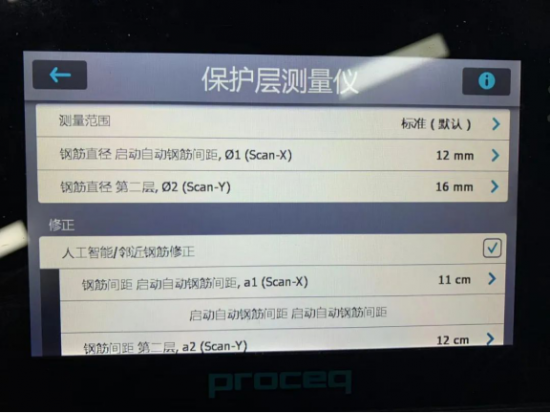

待AI开启后,先输入第一层钢筋直径12 mm和第二层钢筋直径16mm、以及各层钢筋间距。见下图仪器设置。

云图片

螺纹钢12345

钢筋直径φ12

直尺实测保护层3133363434

单线模式31.432.735.733.934

平均单线模式31.132.5363434.8

由此可以看出,开启临近钢筋间距修正和人工智能AI功能,单线模式,仪器所测数据与实际保护层误差偏小,最小误差仅0.3mm(箍筋②),最大误差为0.8mm(箍筋①),因此PM630AI/PM650AI通过开启AI与邻近钢筋修正功能满足国标JGJ/T 152-2019对仪器性能的要求,数据真实可靠,重复性较好。

PM6系列钢钢筋保护仪能帮助客户在钻探、取芯和切割时有效避免损坏钢筋。

操作直观便捷,彩色高清触摸屏设计,量程大测量精准,灵敏度高,可轻松应对不同工况下的检测要求,可以满足检测工程师定位钢筋、评估混凝土保护层值和抽检钢筋尺寸的需求。





更多混凝土墙体扫描检测仪器资讯,请联系巡鹰智检官网:https://www.screeningeagle.com/zh/



博势商贸(上海)有限公司是一家专门制造便携式无损检测材料特性测试仪器的公司, 总部位于瑞士苏黎世。

博势商贸&巡鹰智检(Screening Eagle Technologies ),由瑞士无损检测仪器品牌Proceq和新加坡机器人技术公司Dreamlab合并而成,为建筑和基础设施建设行业的智能检测提供技术平台。“科技护卫已筑”(Protect the built world)-巡鹰智检的使命是运用直观的软件、便捷式传感器和可靠的数据来保护固定资产及基础设施的建筑领域,为施工和资产维护决策实施缺陷探测、数据采集和状况评估,并实现有效的预防性的诊断及维护建议,从而延长固定资产和基础设施寿命,增加业主的长期价值。
