结构雷达厂家:在混凝土结构中,如何高效检测出双层钢筋?

结构雷达厂家巡鹰智检(Screening Eagle Technologies ),由瑞士无损检测仪器品牌Proceq和新加坡机器人技术公司Dreamlab合并而成,为建筑和基础设施建设行业的智能检测提供技术平台。
巡鹰智检官网:https://www.screeningeagle.com/zh
在混凝土结构中,钢筋主要承受拉力并具备优异的延展性,能有效弥补混凝土脆弱易开裂,抗拉能力差的问题。因此在建筑结构进行项目验收或者定期维护时,常常被作为重点检测对象。

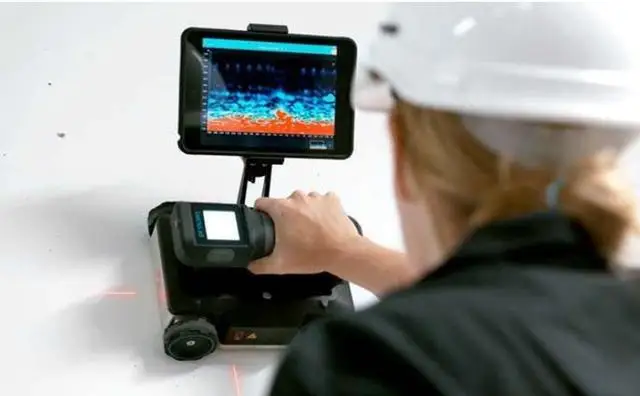

结构雷达厂家 GP8000手持雷达
结构雷达厂家GP8000手持雷达
行业痛点
因钢筋纵横交错地分布在建筑结构中,常会出现保护层测试不准的情况(一般测试值比实际值偏低)。特别是第二层钢筋,钢筋扫描仪经常无法探测到,需要双面布置测试才行。此外,底板测试还需要借助常规楼板测厚仪,但也存在需要在双面布置探头的问题。
解决方案
巡鹰智检提出的GP8000手持雷达可有效解决这个问题:首先用GP8000手持雷达对梁板结构进行快速扫描,确认两层钢筋大概埋深,可再用Profometer 6 钢筋扫描仪进行介电常数校准。
GP8000结构雷达的优势:

  • 小巧轻便(22.1 x 18 x 14 cm),有8 mm离地间隙,允许测试表面存在一定的粗糙度;
  • 采用Wifi 传输信号,雷达天线和收集器之间无需连线,可以实现单人简单操作,非常适用于高速路梁板这种需要登高作业的环境;
  • 一个设备即可实现多种功能:测钢筋,管道,底板位置等。
应用案例

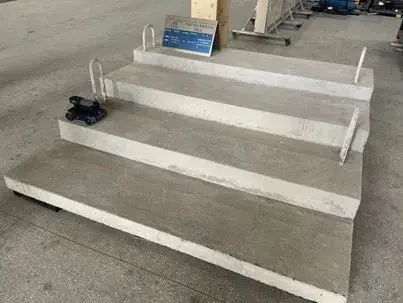

第二层钢筋分布探测实验(某省公路检测中心结构实验室)
巡鹰智检在客户结构实验室现场,通过GP8000手持雷达展示了双层钢筋的探测过程与结果。

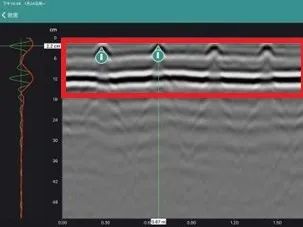

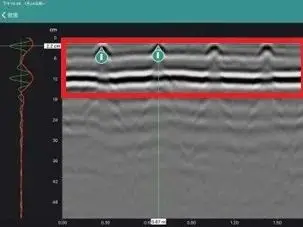

单层钢筋的雷达图及热点图如图红框位置所示,可清晰地看到单层钢筋的分布位置及底板反射。
双层钢筋的雷达图及热点图该双层钢筋的检测测试中,在GP8000的雷达图及热点图上,能明显看到双层钢筋及底板反射位置,底板反射位置在27 CM,检测结果简单,直观。
老旧建筑结构内钢筋分布检测(某建科院办公楼)

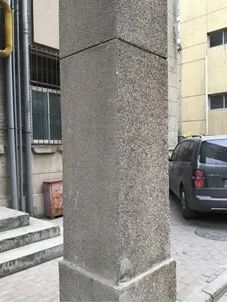

某建科院办公楼建造时间较早,通过 GP8000 手持雷达探测办公楼立柱的钢筋分布情况。
上图为GP8000结构雷达在现场扫描后测得的雷达图及热点图,清晰地显示出双层钢筋及底板反射位置,右图可判断底板在55 CM处。
总结:从上述两个案例可看出,GP8000 手持雷达相比传统钢筋定位仪有两方面突出的优势:

  • 双层钢筋测试。钢筋扫描仪测钢筋有效深度一般在18.5 CM 且要满足①钢筋直径必须足够大;②钢筋扫描仪只能测试第一层钢筋。GP8000 有效测试深度达到 80 CM,可以同时测试两层钢筋;
  • 底板测试。一般钢筋扫描仪是电磁感应的工作原理,所以对金属信号才有反应,无底板测试功能。GP8000手持雷达,采用雷达波的工作原理,可测试不同界面反射位置,能清晰地测得底板位置。

关于巡鹰智检
巡鹰智检(Screening Eagle Technologies ),由瑞士无损检测仪器品牌Proceq和新加坡机器人技术公司Dreamlab合并而成,为建筑和基础设施建设行业的智能检测提供技术平台。“科技护卫已筑”(Protect the built world)-巡鹰智检的使命是运用直观的软件、便捷式传感器和可靠的数据来保护固定资产及基础设施的建筑领域,为施工和资产维护决策实施缺陷探测、数据采集和状况评估,并实现有效的预防性的诊断及维护建议,从而延长固定资产和基础设施寿命,增加业主的长期价值。

联系我们以了解更多关于GP8000的信息
